產品說明:

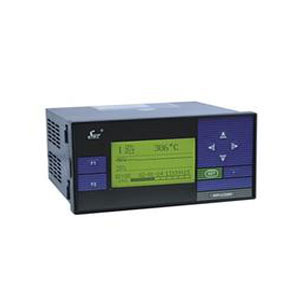

SWP-LCD-NH系列液位<=>容積控制儀可對各種形狀罐體進行液位<=>容積轉換測量控制。
一、 主要特點
1、 有極寬的顯示測量范圍，可顯示整五位的液位測量值及整六位的容積測量值（0--99999字）。
2、 采用查表法進行運算，可對無規則罐體實現高精度的液位<=>容積轉換控制。
SWP-LCD系列液位<=>容積控制儀型譜表
|
型 號
|
代 碼
|
說 明
|
|||||||||||||||||
|
SWP -LCD-N
|
□□□ □□- □ □-□□- □ □ □ □ -□-□ | 新一代大屏幕帶背光顯示儀表 | |||||||||||||||||
|
儀表功能
|
H | 液位容積控制儀 | |||||||||||||||||
| HR | 帶記錄（液位<=>容積控制儀） | ||||||||||||||||||
|
外形尺寸
|
8
|
160×80mm（橫式）80×160mm（豎式） | |||||||||||||||||
|
控制作用
|
|
|
|||||||||||||||||
|
通訊方式
|
□
|
參見"通訊方式" | |||||||||||||||||
|
變送輸出
|
□
|
參見"輸出方式" | |||||||||||||||||
|
輸入類型
|
□□
|
參見"輸入類型" | |||||||||||||||||
|
第一報警方式
|
□
|
參見"報警方式" | |||||||||||||||||
|
第二報警方式
|
□
|
參見"報警方式" | |||||||||||||||||
|
第三報警方式
|
□
|
參見"報警方式" | |||||||||||||||||
|
饋電輸出
|
|
|
|||||||||||||||||
|
供電方式
|
|
|
|||||||||||||||||
|
外形特征
|
|
|
|||||||||||||||||
★ 輸入類型(出廠默認值）
|
代碼
|
輸入類型
|
測 量 范 圍
|
代碼
|
輸入類型
|
測 量 范 圍
|
說 明
|
|
A
|
4～20 mA
|
-9999～99999d |
D
|
0～5 V
|
-9999～99999d
|
本表所列為***大量程，用戶可在量程范圍內通過修改儀表二級參數確定量程范圍 |
|
B
|
0～10 mA
|
-9999～99999d |
R
|
用戶特定
|
全 量 程
|
|
|
C
|
1～5 V
|
-9999～99999d |
|
|
|
★ 報警方式
|
選型代碼
|
N
|
H
|
L
|
|
報警方式
|
無位式控制或報警（可省略） | 位式上限控制或上限報警 | 位式下限控制或下限報警 |
★ 通訊方式
★ 輸出方式
★ 型號舉例：
①SWP-LCD-NH801-02-A-N
LCD系列，無控制（或報警）輸出液位<=>容積控制儀，輸入類型為4～20mA，無通訊，4～20mA控制輸出，無報警輸出，橫表。
②SWP-LCD-NH803-81-A-HLP
LCD系列，帶控制（或報警）輸出液位<=>容積控制儀，輸入類型為4～20mA，繼電器控制輸出，帶RS-485通訊，帶上下限繼電器報警輸出，帶DC24V饋電輸出，橫表。
二、 特殊技術參數
PWM輸出，可控硅觸發輸出，固態繼電器輸出，電壓/電流輸出
+0.5% FS+1位數max。設定值與顯示值匹配，無相對誤差
0.0%-100.0%（單位：0.1%）
0-9,999s（單位：1s）
0-9,999s（單位：1s）
1-250s（單位：1s）
0.5s
