產品說明:

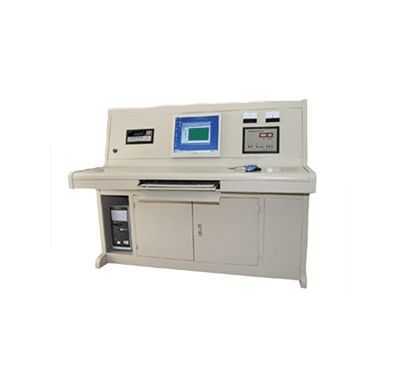

100-C熱工全自動檢定系統 100-C型熱工全自動檢定系統是我公司***新開發研制的第四代熱工自動檢定產品之一。它是在Windows 環境下，******使用Windows環境下的語言開發出的新一代產品，系統是以高檔微機為核心，配以高精度進口數字萬用表,以及低電勢掃描開關、功率調節器等構成的測控系統。操作者可在中文Win95/ Win98/ WinMe操作系統下方便地用鼠標進行全過程的操作,微機系統實時顯示檢定爐(或油槽等)的控溫曲線、溫度及檢定時間等參數。系統******按照國家計量檢定規程進行數據處理，并能打印各種記錄表格、檢定證書，還可保留原始記錄以備將來查閱。系統******實現了熱電偶和熱電阻檢定過程的全部自動化，即：自動控溫、自動檢定、自動數據處理、自動打印檢定結果。使操作者的勞動強度大大降低，并提高了檢定的工作質量。本裝置還提供了該系統的認證程序以及數據文件管理程序，為操作者對系統的認證和檢定結果的歸檔、檢索和查詢提供了方便。
技術指標
|
掃描開關寄生電勢
|
≤0.4 u V |
|
分辨力
|
***高電勢測量分辨力0.1 u V |
| ***高電阻測量分辨力0.1mΩ | |
|
準確度
|
電勢測量不確定度≤0.01% |
| 電阻測量不確定度≤0.01% | |
| 熱電偶檢定不確定度≤1.2℃ | |
| （含二等標準熱電偶年變化0.7℃) | |
| 熱電阻檢定不確定度≤0.05℃ | |
|
恒溫的穩定度
|
熱電偶檢定過程恒溫后爐溫變化≤0.2℃/min |
| 熱電阻檢定過程恒溫后油槽溫度變化≤0.04℃/min | |
|
冷端自動補償
|
當冷端溫度在（20±10）℃的范圍內時，補償誤差≤0.2℃ |
|
檢定溫度
|
熱電偶300～1100℃ |
| 熱電阻0～300℃（包括低溫?zé)犭娕迹?/font> | |
|
檢定支數
|
熱電偶可同時檢定1—5支 |
| 熱電阻可同時檢定1—5支，熱電阻允許在同一溫度點上進行多批檢定 | |
|
一次可連續檢定點
|
熱電偶4個 |
| 熱電阻3個 | |
|
檢定時間
|
熱電偶檢定，正常條件下平均每百度約30分鐘 |
|
工作環境
|
環境溫度20℃±3℃ |
| 相對濕度≤75% | |
|
使用電源
|
AC220V±10% 50±1HZ |
| 要求接地電阻≤4Ω |
系統的硬件配置
100-C熱工自動檢定系統由高精度數字多用表、主控箱、可控硅調節器、微機系統、恒溫裝置（檢定爐和油槽）以及測量導線和通訊導線組成，如圖所示。
100-C熱工儀表自動校驗系統配置清單
| 微 機 系 統 |
名稱
|
單位 | 數量 | 備注 |
|
主機
|
套
|
1
|
配置P4 2.0以上256M 60G、光軟驅，控制板卡（已裝配） | |
|
顯示器
|
臺
|
1
|
17寸純平 | |
|
激光打印機
|
臺
|
1
|
EPSON或CANON系列 | |
|
電腦桌
|
張
|
1
|
||
|
通訊電纜
|
根
|
1
|
||
|
多用電源插座
|
只
|
2 | ||
| 數 采 系 統 |
主控箱
|
臺
|
1
|
|
|
測量控制電纜
|
套
|
1
|
||
|
萬用表（進口）
|
根
|
1
|
KEITHLEY 6 1/2位（進口） | |
|
溫度傳感器
|
支
|
1
|
冷端補償用 | |
| 控溫 系統 |
可控硅調節器
|
臺
|
1
|
|
|
控制信號線
|
根
|
1
|
|
|
|
電源線
|
根
|
1
|
|
|
| 其 他 配 件 |
管式檢定爐
|
臺
|
1
|
|
|
標準油槽
|
臺
|
1
|
|
|
|
標準水槽
|
臺
|
1
|
|
|
|
冰點器
|
臺
|
1
|
|
|
|
創冰機
|
臺
|
1
|
|
|
|
二等標準熱電阻
|
支
|
1
|
|
|
|
二等標準熱電偶
|
支
|
1
|
|
|
|
二等標準下班管溫度計
|
套
|
1
|
|
|
|
軟件資料
|
套
|
1
|
軟件光盤、合格證、說明書
|
